红绿灯交通监控工程（电子警察系统）完整监控安装方案

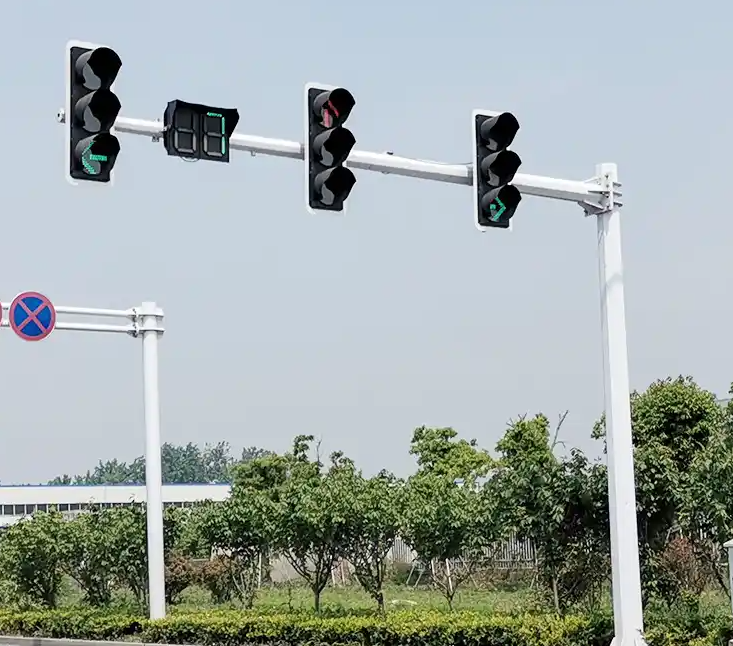

红绿灯路口监控系统，行业内通常叫‌"电子警察系统"‌（闯红灯自动记录系统），是交通监控工程中技术含量最高、合规要求最严的子系统。它的核心作用是自动抓拍闯红灯、逆行、压线、变道、不按导向行驶等交通违法行为，形成完整的证据链上传至交管平台。以下从系统架构、设备选型、监控安装施工、调试验收到运维管理，给出完整的工程方案。



一、系统概述与功能定位

1.1 什么是电子警察



电子警察是一套安装在信号控制交叉口的自动化执法系统，通过摄像机+车辆检测技术，‌24小时不间断监测车辆行驶行为‌，对违法行为自动抓拍、识别车牌、生成证据链图片和视频，上传到公安交通管理综合应用平台（俗称"六合一"平台），作为交通违法处罚的依据。



1.2 主要功能清单



功能类别	具体功能	说明
‌违法抓拍‌	闯红灯	核心功能，越线前+越线后+驶入路口三连拍
	逆行	检测车辆逆向行驶
	违反导向箭头	直行车道左右转、左转车道直行等
	压实线/变道	骑压白色实线、路口内随意变道
	超速	卡口式电子警察叠加测速功能
	不礼让行人	人行横道有行人通过时未停车让行
‌辅助功能‌	车牌识别	自动识别车牌号码、颜色、类型
	车辆特征识别	车型、车身颜色、品牌、年款识别
	流量统计	分车道、分时段车流量统计
	视频录像	路口全景视频录像，可回溯
‌数据上传‌	违法数据上传	自动上传至交警违法处理平台
	过车数据上传	所有过车记录上传至卡口数据库

1.3 执行标准

电子警察系统是执法设备，必须严格遵循国家标准：

GB/T 26769-2011‌《道路交通违法行为取证 视频技术规范》
GA/T 496-2014‌《闯红灯自动记录系统通用技术条件》
GA/T 832-2024‌《道路交通安全违法行为图像取证技术规范》
GB/T 28181-2016‌《公共安全视频监控联网系统信息传输、交换、控制技术要求》

二、系统架构与工作原理

2.1 系统拓扑结构

前端检测层 → 传输层 → 路口处理层 → 中心平台层
    │           │          │              │
┌───────┐  ┌──────┐  ┌───────┐    ┌─────────┐
│ 摄像机 │  │ 光纤 │  │ 工控机 │    │ 交警平台 │
│ 补光灯 │  │交换机│  │ 终端服务器│    │ 六合一平台│
│ 检测器 │  │光端机│  │ 交换机  │    │ 大数据平台│
└───────┘  └──────┘  └───────┘    └─────────┘

四层架构说明‌：



前端检测层‌：路口每条车道上的抓拍摄像机、补光灯、车检器，负责采集图像和检测车辆
传输层‌：光纤/网线，将前端数据传输到路口机柜
路口处理层‌：路口控制柜内的工控机/终端服务器，负责识别、判断违法、生成证据链、本地存储
中心平台层‌：交警大队/支队的管理平台，接收数据、人工审核、录入违法系统

2.2 闯红灯抓拍原理（核心）



这是电子警察最核心的工作流程，必须形成"三照片+一视频"的完整证据链：



触发时机‌：



红灯亮起后，系统进入抓拍待命状态

车辆通过停止线时，被地感线圈或视频检测算法捕获



三张照片的作用（缺一不可）‌：



第一张（越线前）‌：车辆前轮压在停止线上方（或刚压线），红灯亮，能看清车牌和红灯信号——证明"红灯时车还在停止线前"
第二张（越线后）‌：车辆已完全越过停止线，继续向前行驶——证明"车辆在红灯期间越过了停止线"
第三张（驶入路口）‌：车辆已经驶入路口中央位置——证明"车辆确实在红灯期间通过了路口"（这一张是区分"越线停车"和"闯红灯"的关键）



配套视频‌：



同时录制一段违法过程短视频（3-5秒），记录从接近停止线到通过路口的全过程，作为图片证据的补充



车牌叠加信息‌：

每张照片左上角/右上角必须叠加防伪信息：时间（精确到秒）、地点、路口名称、方向、车道、违法类型、红灯状态、设备编号。这些信息经加密叠加，不可篡改。



2.3 车辆检测方式对比



车辆检测是触发抓拍的前提，目前主流有三种技术路线：



检测方式	原理	优点	缺点	适用场景
‌地感线圈‌	路面埋设环形线圈，车辆经过时电感量变化触发	准确率最高（≥99%）、不受天气光照影响、稳定可靠	需要切割路面、施工麻烦、线圈易坏（大车压几年就坏）、维修要封路	新建路口、有施工条件的路口（目前仍为主流）
‌视频检测‌	摄像机内置算法，通过视频分析检测车辆	不用切路面、施工简单、维护方便、可检测多种违法类型	准确率略低（95%-98%）、恶劣天气（暴雨/大雾/强光）有影响、大货车遮挡小车可能漏检	路面不能破坏的路口、存量改造路口、新建也在逐步普及
‌雷达检测‌	毫米波雷达检测车辆位置和速度	准确率高、不受天气影响、能测速、不用切路面	价格高、侧向安装角度要求高	测速卡口、快速路路口

‌

目前趋势‌：新建路口还是以‌地感线圈+视频双检测‌为主（双重保障，准确率最高）；视频检测随着AI算法进步，准确率越来越高，正在成为主流，尤其适合改造项目。



三、核心设备选型



3.1 路口设备清单（以标准四方向十字口为例）





设备类别	规格参数	数量（十字口）	单价参考
‌高清抓拍摄像机‌	900万像素全局快门、高清镜头、支持视频检测、兼容地感线圈触发	8-12台（每车道1台）	8000-15000元/台
‌LED频闪补光灯‌	大功率LED、光敏控制、与摄像机同步频闪、亮度可调	8-12台（每车道1台）	2000-4000元/台
‌全景摄像机‌	400万像素球机/枪机，路口全景录像	4-8台	2000-5000元/台
‌终端服务器/工控机‌	工业级、8-16路视频输入、违法识别算法、本地存储	1台	15000-30000元/台
‌路口交换机‌	工业级千兆、光口上联	1-2台	2000-5000元/台
‌光纤收发器/光端机‌	千兆单模	2对	500-1000元/对
‌信号灯检测器‌	检测红绿灯信号状态，12路/24路	1台	3000-8000元/台
‌地感线圈+车辆检测器‌	线圈线+8路车检器	8-16个线圈 + 2台车检器	线圈500元/个，车检器2000元/台
‌补光灯支架/横杆‌	镀锌钢管悬臂杆	4组	含在立杆里
‌路口机柜‌	户外防水机柜、温控、防雷、配电	1个	5000-10000元/个
‌立杆/横臂‌	6-8米八角立杆 + 12-15米横臂	4根（四角各一）	15000-30000元/根



3.2 关键设备选型要点



抓拍摄像机（电子警察相机）‌

这是系统的核心，直接决定抓拍质量：

像素‌：最低900万像素（4000×2000以上分辨率），越线后车牌像素宽度≥120像素，才能保证车牌识别率
快门‌：必须是‌全局快门‌（Global Shutter），不能用卷帘快门——否则高速行驶的车辆拍出来车牌会有拖影变形
帧率‌：≥25fps，保证连拍不丢帧
检测功能‌：内置视频检测算法，支持闯红灯、逆行、压线、变道、不按导向等多种违法检测
接口‌：支持IO触发（接车检器/线圈）、RS485、网口
芯片‌：选海思、安霸等主流安防芯片方案，算法成熟稳定



补光灯‌

决定夜间抓拍质量，也关系到是否会晃到驾驶员：

类型‌：LED频闪补光灯（主流），不是常亮灯——频闪灯只在抓拍瞬间亮一下，平时不亮，不晃眼
同步性‌：必须和摄像机精确同步（微秒级），闪光瞬间刚好是快门曝光的瞬间
亮度可调‌：根据现场环境调亮度，避免过曝看不清车牌
寿命‌：LED寿命≥50000小时
光污染控制‌：避免光线直射驾驶员眼睛，有向下角度和遮光罩设计



终端服务器（工控机）‌

路口的"大脑"，所有数据汇聚在这里处理：

性能‌：工业级CPU，能同时处理8-16路视频的实时分析
算法‌：内置违法识别算法、车牌识别算法、车型识别算法
存储‌：2T以上硬盘，存储违法图片和过车数据，保存≥3个月
接口‌：多路网口、RS485、IO口、开关量
环境适应性‌：宽温（-20℃~60℃）、宽电压、防浪涌，适合户外机柜环境



信号灯检测器‌

很容易被忽略但非常关键——它负责告诉系统"当前是红灯还是绿灯"：

从信号灯取电（或检测信号灯电压），实时检测每个方向、每个灯色的状态
将灯态信息传给终端服务器，系统据此判断是否闯红灯
必须有12路以上‌（一个方向3个灯×4个方向=12路，左转+直行+右转可能更多）
要有‌灯态变化延迟过滤‌，防止黄灯闪烁、接触抖动等误触发

四、点位设计与布点方案

4.1 路口布点原则

每车道至少1台抓拍摄像机‌，对准本车道的停止线
左转专用车道单独配摄像机（左转闯红灯要单独抓拍）
右转车道如设有右转信号灯，也要配摄像机
直行车道数量多的话，一台摄像机可能覆盖2条车道（但最好1台只覆盖1-2条，保证车牌清晰度）
每个方向至少1台球机做全景录像
人行横道附近增配摄像机用于"不礼让行人"检测（可选）

4.2 摄像机安装位置



核心参数‌：



安装高度‌：5.5-7米（横臂高度，太低了视角不好，太高了风大设备晃）
安装距离停止线的距离‌：16-22米（行业经验值，太近了拍不到"驶入路口"的第三张照片，太远了车牌清晰度不够）
俯角‌：15-20度，确保能看到停止线、路口中央、对面车牌



为什么是16-22米？‌



第一张照片（越线前）：车辆在停止线处，车牌清晰
第二张照片（越线后）：车辆过线2-3米，车牌仍清晰
第三张照片（驶入路口）：车辆已过路口中央，能证明驶入了路口
距离太近（<15米）：第三张照片车辆已经出画或只拍到车顶，无法证明驶入路口
距离太远（>25米）：车牌像素太少，识别不清

4.3 地感线圈埋设位置



线圈位置决定了抓拍时机的准确性：

停止线前方约1米处‌（车辆即将到停止线的位置），埋设第一道线圈（触发线圈）
停止线后方约1-2米处‌，埋设第二道线圈（确认线圈）
两道线圈配合，能判断车辆行驶方向、车速、是否越线
每个车道2个线圈（前后布置），左转车道单独布设
线圈尺寸：一般1.8米×2米（适应标准车道宽3.5米），用BV-2.5mm²多股铜线绕4-5圈

4.4 补光灯安装

与摄像机同杆安装，位于摄像机下方0.5-1米处
角度与摄像机一致，对准停止线位置
高度和角度调试时要注意：夜间补光均匀打在车牌位置，不要打在驾驶员面部（光污染）
每条车道配1台补光灯，多车道可以适当增加补光灯保证均匀

五、监控安装施工流程



红绿灯监控工程是‌占道施工‌，流程比普通监控复杂得多，要协调交警、路政、市政等多个部门。



5.1 施工前准备

手续审批‌：
向交警部门申请占道施工许可
向路政/市政部门申请路面切割开挖审批
向电力部门申请接电
施工期间交通组织方案报批
现场交底‌：设计单位、施工单位、交警、业主四方现场确认点位
材料进场检验‌：所有设备必须有公安部检测报告、3C认证、合格证
施工人员培训‌：安全培训、技术交底、交通疏导培训

5.2 施工流程（分七大工序）



工序一：立杆基础浇筑（1-2天/口）‌



按设计图纸定位立杆位置（一般在路口四角或出口方向道路两侧）
开挖基础坑：八角杆基础一般1.5米×1.5米×2米（深），根据杆高和横臂长度计算
绑扎钢筋笼：主筋Φ20-25mm螺纹钢，箍筋Φ10mm间距200mm
预埋地脚螺栓：8根/12根M30以上螺栓，固定在钢筋笼上端
预埋穿线管：2-4根φ50镀锌钢管，从基础底部引出至手井
接地极：基础旁打入2.5米镀锌角钢接地极，用扁钢与钢筋笼焊接
浇筑C30混凝土，振捣密实，养护7天以上（冬季要更长）



工序二：地感线圈切割与埋设（2-3天/口）‌



按设计位置在路面画线：每个车道2个矩形线圈（约1.8m×2m）
路面切割机切槽：深度5cm、宽度0.8cm，边角处45度倒角
槽内清灰，用高压气枪吹干净
下线：用BV-2.5mm²多股铜线（最好是耐高温的聚酰亚胺线），每个线圈绕4-5圈
引线：线圈引线双绞（每米绞20次以上），从路边引至手井/机柜
封槽：先用环氧树脂或沥青砂填实，再用沥青封平，与路面齐平
测试：用万用表测线圈电感量（一般80-300μH为正常）和通断

注意‌：切割路面必须经市政/路政审批，封槽必须严实，不然下雨漏水到路基会导致路面塌陷。



工序三：管线敷设（2-3天/口）‌



路口管道：一般用φ110或φ75 PE管，埋深≥0.7米，沿路口四周布设，连接各个立杆基础和手井
过路管道：穿机动车道的管道要加固（外套钢管或加深到1米）
立杆内穿线：从基础管内穿入网线、光纤、电源线、控制线到横臂
横臂布线：摄像机和补光灯的线缆沿横臂内穿到各点位
每50米设一个手井，转弯处、分线处增设手井
光纤熔接：路口到机房的主干光纤熔接，测试损耗



工序四：立杆与横臂安装（1天/口）‌



基础养护期满后（≥7天），检查混凝土强度
用吊车起吊立杆，对准地脚螺栓缓缓放下
校正垂直度（用经纬仪或吊线法，偏差≤3‰）
拧紧螺母，加防松垫片
安装横臂：横臂与立杆法兰连接，螺栓全部拧紧
横臂水平度校正（偏差≤5‰）



工序五：设备安装（1-2天/口）‌



安装摄像机支架：每个车道1套，安装在横臂对应位置
固定摄像机：用螺丝牢牢固定在支架上，初略调整角度
安装补光灯：补光灯支架固定在摄像机下方，角度大致对齐
接线：
网线：摄像机→交换机
电源线：补光灯、摄像机→电源适配器→机柜供电
触发线：车检器IO→摄像机IO口（地感线圈触发用）
信号灯线：信号灯检测器→信号灯接线
所有接头做防水处理（室外）



工序六：路口机柜安装（1天/口）‌



机柜基础砌筑/浇筑
机柜就位固定，校正水平和垂直
机柜内设备上架：终端服务器、交换机、车检器、信号检测器、电源防雷器、配电开关、光纤配线架
接线：所有前端线缆引入机柜，端接在对应设备上
接地：机柜外壳与接地网连接，接地电阻≤4Ω
标识：每根线缆两端贴标签，设备贴标识



工序七：系统通电与初调（1天/口）‌



检查所有线路，确认无短路、无接错
逐级送电：先总闸、再分闸、最后设备开关
设备上电自检，确认各设备指示灯正常
用笔记本电脑接入交换机，ping各摄像机IP，确认全部在线
粗略调整各摄像机角度和焦距，能看到停止线和路口

六、系统调试与标定（2-3天/口）



电子警察的调试技术含量很高，调得好不好直接影响抓拍准确率和执法有效性。



6.1 图像质量调试



逐台摄像机调试‌：



角度调整‌：用电脑客户端或工程宝查看画面，精确调整云台/支架角度

画面构图要求‌：

停止线位于画面下方1/3处
车道线基本垂直，车身方向与画面水平方向基本一致
车牌区域清晰，无遮挡
能看到完整的停止线和路口深处（保证第三张照片有效）

焦距/变倍调整‌：

车牌像素宽度≥120像素（900万相机一般很容易达到）
太远了车牌太小看不清，太近了覆盖范围不够

曝光参数调整‌：

白天：快门速度1/1000s以上，保证运动车辆不模糊
夜间：配合补光灯调试，车牌清晰不反光，不曝光过度
宽动态：逆光场景开宽动态，车牌和背景都清晰
白天和夜间各调一遍‌：很多人只调白天，晚上效果很差

6.2 视频检测区域标定（视频检测方案）



如果用视频检测（不用地感线圈），需要在摄像机画面中"画"出检测区域：

停止线标定‌：在画面中沿着实际停止线画一条线，告诉系统"这是停止线"
车道线标定‌：沿车道两侧线画两条线，划分每条车道范围
行驶方向标定‌：设置车辆行驶方向（从哪头向哪头行驶是正常方向）

闯红灯检测区域‌：

区域1：停止线前（车辆未越线区域）
区域2：停止线后（车辆越线区域）
区域3：路口中央（车辆驶入区域）
红灯期间车辆依次经过这三个区域，就判定为闯红灯

其他违法检测区域‌：

导向箭头区域：标定各车道的导向箭头，判断车辆是否按导向行驶
实线区域：标定白色实线，车辆压线或跨越即触发
逆行检测区域：标定单方向车道，反向行驶即触发

6.3 地感线圈触发调试（线圈方案）

车检器通电，逐一接入各线圈
调整车检器灵敏度（一般有7-8档）
开车压过每个线圈，确认车检器都能检测到（指示灯亮）
测试不同车型：小轿车、SUV、大货车、摩托车都能检测到
测试相邻线圈之间的串扰：一个线圈上有车，相邻的不应误触发
确认车检器的IO输出与摄像机的IO输入联通，触发信号能传到摄像机

6.4 信号灯同步调试

从信号灯灯控线取信号，接入信号灯检测器
确认每个方向、每个灯色（红/黄/绿）都能正确检测
模拟灯态变化：观察系统是否实时响应，延迟≤200ms
设置"红灯有效"条件：红灯亮起后延迟几秒（一般2-3秒，防止黄灯变红瞬间误拍）进入抓拍状态
测试黄灯、绿灯期间是否误拍（应该不拍）

6.5 违法识别算法调试

闯红灯测试‌：
红灯时开车正常通过，看是否正常抓拍三张照片
绿灯时通过，看是否误拍
黄灯时越线，看是否正确（黄灯越线不算闯红灯）
越线后停车（不继续走），看是否误判为闯红灯（应该判越线停车，不按闯红灯算）

其他违法测试‌：

逆行：开着车逆向走一遍
压线：骑压实线走一段
变道：路口内跨实线变道
不按导向：直行车道左转
车牌识别准确率测试‌：
不同颜色车牌（蓝/黄/绿/白）
不同车速（20km/h、40km/h、60km/h）
白天/夜间各测100辆车
准确率要求：白天≥98%，夜间≥95%

6.6 平台联调

将路口数据接入交警支队/大队平台
测试违法数据是否正确上传（图片、视频、结构化信息）
测试过车数据是否正常入库
测试反向控制（如平台可远程查看路口实时视频）
确认数据格式符合GB/T 28181或六合一平台接入规范

七、验收标准



电子警察验收非常严格，要过交警和计量部门两道关。



7.1 验收流程

施工单位自检‌：所有功能测试一遍，出具自检报告
初验‌：业主+监理+施工单位现场验收
试运行‌：30天试运行，记录抓拍量、准确率、误报率
第三方检测‌：由公安部授权的检测机构（如公安部交通管理科学研究所）进行现场检测，出具检测报告
终验‌：交警部门正式验收，系统投入执法使用

7.2 核心验收指标（GA/T 496标准）



指标项	标准要求
闯红灯捕获率	≥95%（GA/T 496要求），实际项目一般要求≥99%
闯红灯有效率	≥90%（抓拍的里面是真正违法的比例）
车牌识别准确率（白天）	≥95%
车牌识别准确率（夜间）	≥90%
图片分辨率	≥200万像素（实际一般900万）
违法记录图片数	≥3张（不同位置的全景+特写）
图片叠加信息	时间、地点、方向、车道、违法代码、设备编号
数据上传延迟	≤24小时（一般要求实时或几分钟内）
设备平均无故障时间（MTBF）	≥30000小时
系统在线率	≥98%



7.3 验收必查项

三张照片完整性‌：位置清晰可辨、红灯状态明确、车牌清晰、车辆位置递进
叠加信息正确性‌：时间准确、地点正确、违法代码正确
夜间效果‌：补光均匀、车牌清晰、无大面积过曝
不同车型覆盖‌：小车、货车、摩托车、新能源车牌都能正确识别
数据安全性‌：图片加密、不可篡改、存储完整
资料完整性‌：竣工图、设备清单、检测报告、操作手册齐全

八、运维与日常维护



电子警察是24小时不间断运行的执法设备，维护质量直接影响执法有效性。



8.1 常见故障与处理



故障现象	可能原因	排查与处理
‌抓拍漏车多（车过去了没拍到）‌	1.线圈坏了/灵敏度低2.视频检测区域不准3.摄像机角度偏了4.车速太快，快门不够	1.测线圈电感量，更换坏线圈2.重新标定检测区域3.调整摄像机角度4.提高快门速度
‌夜间车牌反光/过曝‌	1.补光灯太亮2.补光角度不对3.曝光参数不对	1.调小补光灯亮度2.调整补光灯角度3.降低曝光参数
‌误拍（绿灯也拍）‌	1.信号灯检测不准2.灯态信号线接错3.视频检测算法误判	1.检查信号灯检测器状态2.核对灯态接线3.优化检测区域和算法参数
‌摄像机离线‌	1.电源故障2.网线/光纤断了3.交换机端口坏	1.测供电电压2.测网线通断/光功率3.换交换机端口测试
‌补光灯不亮‌	1.灯坏了2.同步信号断了3.光敏传感器坏（白天常亮/晚上不亮）	1.换灯测试2.检查同步线3.更换光敏电阻
‌数据不上传‌	1.光纤断了/网络不通2.平台地址配置错了3.终端服务器死机	1.测网络连通性2.核对平台配置3.重启终端服务器

8.2 日常巡检计划

巡检频率	巡检内容
‌每日（远程）‌	各路口设备在线状态、数据上传情况、抓拍量异常波动告警
‌每月（现场）‌	摄像机外观检查、镜头清洁、角度检查、补光灯测试、机柜除尘、接线紧固
‌每季度‌	全面功能测试（闯红灯/逆行/压线抓拍效果）、车牌识别率统计、硬盘健康检测、接地电阻测试、防雷检测
‌每年‌	系统全面标定（重新画检测区域、调角度）、设备深度除尘、线缆检查、算法升级、与平台对接测试

8.3 运维成本参考

一个路口电子警察的年运维费约为‌设备造价的8%-12%‌
主要成本：人工巡检费、备件更换费（补光灯、摄像机、硬盘是易损件）、电费、网络费
一般一个标准十字路口，年运维费用约5000-20000元（看设备档次和服务等级）

九、技术发展趋势

AI化‌：从"只能识别闯红灯"向"识别几十种交通违法行为"进化——不系安全带、开车打电话、加塞、不礼让行人、车窗抛物等，都能自动识别
视频检测替代地感线圈‌：AI视频检测准确率越来越高，不用切路面，施工维护成本低，正在成为主流
多合一‌：电子警察+卡口+测速+违停+流量统计，一套设备多功能复用，减少立杆数量，更美观
高清化‌：从300万→500万→900万→1200万，像素越来越高，看得更清，识别更准
边缘计算‌：更多算法在前端摄像机内完成，不再依赖路口工控机，系统更简洁，故障率更低
联网化‌：全部接入全国统一平台，数据互联互通，跨区域缉查布控更方便
