红外光栅工作原理、安装对准技巧、接线图解
红外光栅（也叫红外栅栏、多光束红外对射）是主动红外探测的一种，相比传统柱状红外对射，它光束多、体积小、外观像一排栅栏，更适合家用阳台、窗户、商铺门窗等近距离防护场景。新安宝科技红外光栅厂家将从原理、安装对准、接线三个维度完整说明，附示意图。
一、红外光栅工作原理
1.1 基本原理
红外光栅是多光束主动红外探测器，由发射端和接收端成对组成，外观是两根细长的柱体（一般是方形或圆形截面，铝合金/ABS外壳）。
发射端从上到下排列着多颗红外发射管（4光束、6光束、8光束、10光束、12光束……甚至更多）
接收端对应位置有同样数量的红外接收管
发射管发出经过调制的红外光，一一对应被接收管接收，形成多道平行的红外光墙
当有人或物体遮挡住足够数量的光束（一般是同时挡住2束及以上）且持续时间超过设定的遮光时间，接收端就输出报警信号
1.2 为什么叫"光栅"？
因为多束平行光排列起来，像一道"光做的栅栏"，人或动物从中间穿过时必须挡住其中几束光，从而触发报警。光束越多，这道"栅栏"越密，越难钻过去。
1.3 和传统红外对射的区别
| 对比项 | 红外光栅（红外栅栏） | 传统红外对射 |
|---|---|---|
| 光束数 | 多（4-12束常见，多的可达几十束） | 少（2-4束为主） |
| 外观 | 细长柱状/栏状，美观，不显眼 | 体积大，"枪式"外观，有明显瞄准孔 |
| 探测距离 | 近（5-30米为主） | 远（几十到上百米） |
| 防护高度 | 高（0.5-1.5米甚至更高） | 低（2光束约20cm，4光束约60cm） |
| 适用场景 | 窗户、阳台、大门、室内通道 | 围墙周界、远距离防护 |
| 安装方式 | 两侧相对安装（像两扇门框） | 两端对射（横向） |
1.4 核心技术（防误报原理）
调频调制：每对光栅用特定频率调制红外光，相邻光栅之间不会互相干扰（同频的可能串光，所以可以选不同频道）
多光束判定：必须同时挡住2束或以上才报警，挡住1束（比如鸟飞过去、落叶飘过）不报警
遮光时间可调：必须遮挡持续一定时间才报警，快速闪过的物体（昆虫、飞鸟）不触发
AGC自动增益：根据环境光线自动调整接收灵敏度，灰尘、温差变化也能适应
防拆开关：外壳被拆开时触发防拆报警
二、安装对准技巧（图文版）
2.1 安装前准备
工具清单：
冲击钻、膨胀螺丝、水平尺、卷尺、记号笔
万用表（测电压和信号强度，调试用）
剥线钳、绝缘胶布、扎带

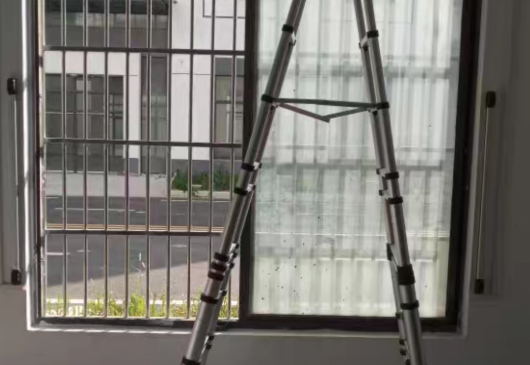

梯子/脚手架
材料清单：
红外光栅一对（发射+接收）
DC12V电源适配器/集中供电电源
信号线（RVV2×0.5以上，或网线）
安装支架（L型支架/直接贴装，根据安装面选）
防水胶泥、防水接线盒（室外用）
2.2 安装位置与高度
| 安装场景 | 推荐高度 | 光束间距 | 说明 |
|---|---|---|---|
| 阳台/窗户防护 | 最下束离地0.3-0.5米，最上束高出阳台护栏0.2米以上 | 10-15cm | 防止钻和爬，覆盖整个开口高度 |
| 大门/出入口 | 最下束离地0.3-0.5米，最上束1.5-1.8米 | 15-20cm | 人、车都能检测到，防钻防跨 |
| 室内通道/隔断 | 离地0.2-1.2米 | 10cm | 人员通过检测 |
| 商铺橱窗/玻璃门 | 沿窗户两侧安装，全高覆盖 | 10-15cm | 防破窗/翻爬进入 |
安装位置红线：
不要装在阳光直射接收端的位置（太阳强光干扰）
不要让窗帘、衣物、植物等会被风吹动的东西在光束范围内晃
不要有物体（管道、装饰物）固定挡在中间
不要装在会振动的门、窗、薄铁皮墙上（风吹晃动导致对不准）
2.3 对准步骤（6步法）
第1步：定位与标记
用卷尺量好安装位置，两边高度一致（用水平尺校准）
用记号笔标出打孔位置
发射端和接收端要正对着，不能有角度偏差
第2步：安装支架/底座
用冲击钻打孔，塞入膨胀管
用螺丝固定L型支架或直接固定底座
支架要牢固，不能晃动
第3步：初步安装光栅本体
将光栅主机卡在支架上，稍微拧紧螺丝（留一点调整余量）
两端都大致对准方向
第4步：通电粗调
两端都通电，确认电源指示灯亮
观察接收端的信号指示灯/对准指示灯：
绿灯常亮 → 基本对准，信号良好
绿灯闪烁 → 对准了但信号弱，需要微调
红灯亮/不亮 → 完全没对准
用肉眼大致观察两端是否正对，左右、上下偏差有多少
一个实用小技巧：用手机摄像头对准发射端的发射管，在手机屏幕上能看到红外光点（人眼看不见，手机摄像头能看到），可以辅助粗调
第5步：精调（万用表测信号强度，关键！）
打开接收端外壳，找到信号测试点（一般标有SIG、VOUT、TP等字样，有两个金属测试孔）
万用表调到直流电压档（DC 10V或20V），红笔接SIG+，黑笔接GND
此时显示的电压就是信号强度（一般0.5V-5V不等，电压越高信号越强）
先调水平方向：慢慢左右转动接收端（或发射端），观察电压变化，找到电压最高的位置停下
再调垂直方向：上下微调角度，同样找到电压最高点
反复交叉细调：水平→垂直→水平，直到电压不再上升，达到最大值
合格标准：信号电压达到最大电压值的70%以上；最好调到90%以上，阴雨天才稳定
第6步：固定与测试
确认信号强度达标后，拧紧所有固定螺丝
盖好外壳，做以下功能测试：
手掌测试：用手掌挡住其中一束光 → 不报警（单束不触发）
两束测试：同时挡住相邻两束 → 立即报警（红灯亮，主机收到信号）
快速晃过测试：用手快速挥过 → 不报警（遮光时间太短）
持续遮挡测试：挡住2秒以上 → 稳定报警
不同高度测试：分别挡上、中、下位置 → 都能正常触发
室外安装的话，接头和接线处做防水处理
2.4 对准常见问题与解决
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 信号电压很低，怎么调都上不去 | 1.距离超了2.中间有遮挡3.镜头脏了4.没对准（偏差大） | 1.确认距离是否在标称范围内2.清除中间遮挡物3.用软布擦干净两端镜头4.重新粗调，先找到大致位置再精调 |
| 绿灯亮，但偶尔闪一下 | 对准临界状态，稍微有点震动或温度变化就掉信号 | 继续微调，把信号电压调到最高，留足够余量 |
| 经常误报，找不到原因 | 1.灵敏度太高2.遮光时间太短3.有树枝/窗帘晃4.相邻光栅串频 | 1.调低灵敏度（调接收端电位器）2.调长遮光时间3.清除飘动的物体4.调换频道/频率 |
| 白天正常，晚上误报 | 1.夜间有灯光直射接收端2.蜘蛛结网、飞虫聚集 | 1.调整位置避开光源2.定期清洁镜头，加防虫措施 |
| 一个方向报警，反过来不报 | 上下/左右有偏差，只对准了部分光束 | 重新精调垂直和水平角度，确保全部光束对齐 |
三、接线图解
3.1 端子说明（光栅通用）
光栅的接线端子一般在底部或背部，打开盖子就能看到。
发射端（TX）端子：
| 端子标识 | 名称 | 说明 |
|---|---|---|
| +V / +12V | 电源正极 | 接DC12V电源正极 |
| GND / - | 电源负极 | 接电源负极/地 |
| （频率选择拨码/跳线） | 频道切换 | 多对安装时切换频率防串扰 |
接收端（RX）端子：
| 端子标识 | 名称 | 说明 |
|---|---|---|
| +V / +12V | 电源正极 | 接DC12V电源正极 |
| GND / - | 电源负极 | 接电源负极/地 |
| NO / COM / NC | 继电器输出（开关量） | NO=常开，COM=公共端，NC=常闭 |
| TAMP / 防拆 | 防拆开关输出 | 拆开外壳时触发，一般也是NO/COM/NC三组 |
| （灵敏度/遮光时间电位器） | 参数调节 | 用小螺丝刀旋转调节 |
3.2 接线示意图
图1：红外光栅完整接线图（常闭接法·推荐）
看图要点：
电源部分（红色+V、黑色GND）：发射端和接收端的电源可以共用一个12V电源，并联接法
报警信号回路（蓝色NC、绿色COM）：接收端NC接报警主机防区正极Z+，COM经终端电阻（2.2KΩ/10KΩ，看主机说明书）接防区负极Z-
防拆回路（紫色TAMP）：发射端防拆和接收端防拆串联起来，接到主机的24小时防拆防区，任何一端被拆开都会报警
终端电阻：接在接收端COM和NC之间（末端），主机用来监测线路状态（短路、断路、正常三种状态）
为什么一定要用常闭（NC）接法？
安防行业标准接法：正常时信号回路是通的，报警时断开。这样如果有人剪断信号线，主机检测到线路断开，会立即报警——防破坏。如果用常开（NO）接法，线被剪了主机反而不知道，等于白装。
3.3 多对光栅级联接线
如果同一区域有多对光栅（比如多个窗户），可以用以下两种方式接线：
方式A：各自独立防区（推荐，能区分哪一路报警）
text
光栅1 NC/COM → 主机防区1
光栅2 NC/COM → 主机防区2
光栅3 NC/COM → 主机防区3
...
每对光栅单独接一个防区，报警时能精确知道是哪个窗户/位置触发的，适合需要精确定位的场景。
方式B：串联共用一个防区（省钱，但不知具体哪一路）
text
光栅1 NC → 光栅2 NC → 光栅3 NC → ... → 主机防区Z+
光栅1 COM ← 光栅2 COM ← 光栅3 COM ← ... ← 终端电阻 ← 主机防区Z-
把所有光栅的常闭触点串联起来，任何一路报警整个回路断开，主机报警。优点是省防区、省线；缺点是不知道具体哪一路触发了。适合点位多、防区不够用的情况。
注意：串联接法，终端电阻只在最后一对光栅的COM和NC之间接一个就够了，不要每对都接。
3.4 接线注意事项
电源正负极别接反：大部分光栅有反接保护，接反了不烧但也不工作，接前用万用表测一下电压
距离远用粗线：供电距离超过50米，电源线用RVV2×1.0以上的线，防止压降太大设备不工作
室外必须做防水：
接线头放在防水接线盒里
线缆从盒子底部进线，做滴水弯
接头用防水胶布+防水胶泥双层密封
强弱电分开：信号线不要和220V强电走同一根管子，间距≥20cm，避免干扰
防拆一定要接：很多人图省事不接防拆，等于给小偷留了后门——拆了设备你都不知道
四、快速选型参考
| 场景 | 光束数 | 探测距离 | 安装高度 |
|---|---|---|---|
| 家用小窗户（1-1.2米高） | 4-6束 | 5-10米 | 0.3-1.5米 |
| 家用阳台/落地窗 | 8-10束 | 10-20米 | 0.2-1.8米 |
| 商铺大门/玻璃门 | 10-12束 | 10-20米 | 0.2-2.0米 |
| 别墅大院大门 | 10-12束 | 20-30米 | 0.3-2.0米 |
| 室内通道隔断 | 6-8束 | 5-15米 | 0.2-1.2米 |
选购时距离要留余量：实际间距是标称距离的60%-70%最稳妥，比如实际间距10米，选标称15-20米的，阴雨天也稳定。
-
