红外光栅报警器是主动红外探测技术在近距离防护场景下的经典应用，本质是将多束平行红外光竖向排列，组成一道"看不见的防护栅栏"——人或物体从中间穿过时，只要同时遮挡住两束及以上红外光，接收端就会触发报警信号。相比传统柱状红外对射，它的防护高度更高、外观更隐蔽、安装更灵活，既适合阳台、落地窗、玻璃门等家用场景，也广泛用于商铺大门、厂房出入口、仓库装卸口等商用和工业场景。



这类设备看似结构简单，但选不对光束数、买了虚标距离的杂牌、安装时没对准光轴，后期很容易出现"该报不报、不该报乱报"的尴尬。真正好用的红外光栅，一定是选型匹配场景、安装调试到位、供应商售后可靠三者结合的结果。



以下从‌选购指南、供应商选择、场景方案、安装教程‌四个维度完整展开，覆盖从选型到落地的全流程。

一、选购指南：从参数到避坑



红外光栅又称红外栅栏、多光束红外对射，是竖装型主动红外探测器的俗称。选对了省心十年，选错了天天误报，选购时按以下维度逐项比对。



1.1 核心参数怎么选



光束数量：防护严密程度的第一指标‌
光束越多，"光墙"越密，越难钻越，误报也越少。

4光束：防护高度约30-40cm，适合矮窗、抽屉、小型通道，价格最低，不建议作为主力防护
6光束：防护高度约50-60cm，适合普通窗户、卫生间窗口，家用入门级
8-10光束：防护高度约80-120cm，家用阳台/落地窗首选，性价比最高‌
10-12光束：防护高度约1.2-1.8米，适合商铺大门、别墅院门、落地玻璃门
12光束以上：工业级，适合厂房大门、仓库装卸口



选购原则：‌光束数量宁多勿少‌。家用至少6光束起步，阳台落地窗直接上8-10光束，差价几十块，体验天差地别。



探测距离：别买刚刚够的‌

5米：室内小窗、隔断
10米：家用阳台、小窗户，最常用规格
15-20米：商铺大门、别墅院门、宽阳台
30米以上：厂房、大院、远距离通道



选购原则：‌实际间距 ≠ 标称距离‌。标称距离是实验室理想环境数据，实际室外使用按 60%-70% 折算。比如阳台宽8米，别买标称10米的，买标称15-20米的，留足余量应对雨雾、灰尘、温差。



安装方式与外观‌



立式圆柱/方柱型：最常见，两侧竖装，像两根细柱子
嵌入式/隐藏式：埋在窗框、门框里，完全隐形，美观，装修阶段预埋
明装支架式：直接用支架装在墙面，安装快，适合改造
外壳材质：ABS塑料（室内/普通室外）、铝合金（高端/沿海盐雾地区）



防护等级‌

室内用：IP40-IP54 就行
室外用：‌必须IP65以上‌，最好IP66，防雨防尘
北方低温地区：选带自动加热功能的（低温下不结冰起雾）
沿海地区：选抗盐雾腐蚀的铝合金外壳款



通讯方式‌

有线（开关量输出）：稳定、可靠、防破解，工程与家用装修前首选
无线（433MHz/Zigbee/WiFi）：免布线，适合装修后加装，选与报警主机同品牌的兼容性最好
太阳能无线款：无电无网点位用，注意选电池容量大的，南方阴雨多的地方慎选

1.2 必选功能清单



这些功能没有的话，再便宜也别买：

多光束判定‌：必须是同时挡住2束及以上才报警，单束遮挡不触发，这是防误报的核心机制
遮光时间可调‌：50ms-500ms 可调，快速飞过的鸟、掉落的叶子不会触发
灵敏度可调‌：根据环境距离灵活调整，距离近调低减少误报，距离远调高保证稳定
防拆开关‌：外壳被拆开就触发防拆报警，防止人为破坏
继电器输出‌：常开 NO / 常闭 NC 可切换，方便接入各类报警主机
频率/频道切换‌：同一区域装多对时，每对调不同频道防止串光干扰
信号强度指示‌：接收端有信号指示灯或测试点，方便对准调试

1.3 常见避坑提醒



警惕"伪光栅"‌：有些产品号称光栅，其实就上下2束光，人一弯腰就钻过去了，购买时一定要确认光束数量和间距
距离虚标‌：杂牌标称30米，实际10米就不行了，买品牌的靠谱
室外别买室内款‌：省几十块钱，下雨进水就坏，爬上去换一次人工都不止这点钱
多对同装必须调频‌：不调频会串光，看着绿灯常亮，其实根本没正常工作
太阳能款看电池容量‌：南方连续阴雨天多的地区，至少保证7天以上续航，不然连着一周下雨就离线了

二、供应商选择指南



买什么品牌、找谁买、找谁装，直接决定后期省心程度。



新安宝科技（深圳）有限公司成立于1988年，领先防盗报警器厂家供应商。专业从事视频监控、防盗报警器、门禁、停车场等弱电智能化施工安装。

三、典型场景解决方案

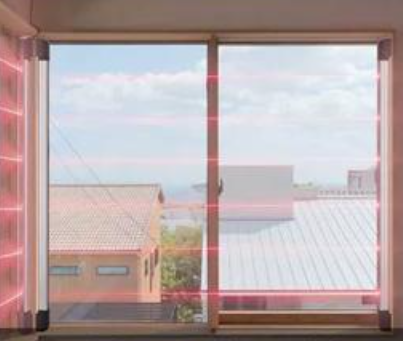

方案一：家用阳台/落地窗防护



场景描述‌：普通住宅，阳台宽3-6米，落地窗高2米左右，担心有人从阳台翻进来。



配置清单‌：

8-10光束红外光栅 1对（探测距离10-15米，防护高度约1米）
家用报警主机 1台（WiFi+4G双模，带手机APP）
室内声光警号 1个
门窗磁 2-4个（配合使用，防护外窗）
可选：智能摄像头 1-2台（报警联动录像）



安装位置‌：

光栅装在阳台两侧墙面或立柱上
最下束离地30-40cm，最上束高出阳台护栏20cm
人不管是钻还是跨都要挡住光束



工作逻辑‌：

离家模式：全布防，光栅+门磁+红外全部生效
在家模式：只开周界（光栅+门磁），室内红外关闭，不影响正常生活
睡眠模式：只开卧室周边门窗防护

预算参考‌：300-800元（不含摄像头）



方案二：沿街商铺大门防护



场景描述‌：服装店、便利店、珠宝店，晚上下班后防盗窃。



配置清单‌：

10-12光束红外光栅 1-2对（根据门宽，宽门用两对并排）
商铺报警主机 1台（支持110联网/保安公司接警）
室外声光警号 1个
卷闸门磁 1个
收银台脚踩式紧急按钮 1个
监控摄像头 若干部（报警联动）



安装位置‌：

装在玻璃门/卷帘门两侧，全高覆盖
底部离地10-20cm，顶部到2米左右
推、拉、翻、钻都能触发



工作逻辑‌：

下班锁门后布防，有人撬门、推门、翻门进入立刻报警
报警同时触发监控录像、推送店主手机、联动警号
可接入保安公司或110联网报警

预算参考‌：500-2000元



方案三：别墅庭院周界防护



场景描述‌：独栋别墅，带院子，需要多层防护。



配置清单‌：

围墙周界：4光束红外对射（横装），沿围墙每50-70米一对
院门/露台：10-12光束红外光栅 2-3对（竖装）
别墅报警主机 1台（32防区以上，总线+网络）
室外声光警号 2-3个
联动设备：监控摄像头、智能灯光、智能门锁



四层防护‌：



第一层：围墙对射——翻进院子就报警
第二层：院门光栅——靠近房子时报警
第三层：门窗门磁——开门开窗报警
第四层：室内双鉴红外——进屋后再报一次

预算参考‌：3000-15000元（看院子大小）



方案四：工厂/仓库大门防护



场景描述‌：厂房大门、仓库门、装卸货口，人员车辆进出频繁，防非法进入。



配置清单‌：

10-12光束工业级红外光栅 1-多对
工业级报警主机
车辆检测器（区分人和车，车辆正常过不报警）
联动道闸、门禁、监控



特点‌：

防护高度1.5-2米，防翻越防钻入
工业级宽温设计，适应恶劣环境
可与厂区安防平台对接

预算参考‌：800-3000元/对



方案五：儿童安全/居家防护

场景描述‌：家里有小孩，防止爬窗、坠楼、进危险区域。



配置清单‌：

6-8光束红外光栅 1-2对（窗户、阳台内侧）
家用报警主机/智能家居网关
可选配门磁、水浸等传感器



工作逻辑‌：

小孩爬到窗边、靠近阳台边缘，挡住光束就报警提醒家长
不是防盗用，是安全提醒用
灵敏度可以调高点，反应快

预算参考‌：200-500元



四、安装调试完整教程



新手跟着做，基本都能搞定。



4.1 前期准备



工具清单‌：



冲击钻 + 6-8mm 钻头（砖墙/混凝土墙）
手电钻 + 钻头（木墙/塑钢窗）
膨胀管 + 自攻螺丝
水平尺、卷尺、记号笔
万用表（调试必用，没有的话至少得有测电笔）
剥线钳、电工胶布、扎带
梯子（看安装高度，注意安全）
小一字螺丝刀（调电位器用）



材料清单‌：



红外光栅一对（发射+接收）
DC12V电源 1个（1A以上足够，多对共用的话选大一点）
信号线：RVV2×0.5 以上，或者用网线里的两芯
电源延长线：需要的话配 RVV2×0.75
L型安装支架（有些光栅自带，没有就单买）
末端电阻：2.2KΩ 或 10KΩ（看报警主机说明书）
防水接线盒 + 防水胶泥（室外用）

4.2 定位与安装



第一步：选位置，画线定位‌



两端安装面要结实、不晃动，空心墙、薄铁皮不行
两边高度一致，用水平尺找平
用记号笔标出底座螺丝孔位
注意：接收端尽量避开阳光直射方向，实在避不开就选带强光抑制的型号
中间不能有固定遮挡物（窗帘、植物、管道）



第二步：打眼装底座‌



冲击钻打眼，深度略深于膨胀管长度
塞入膨胀管，敲平
用螺丝把底座/支架固定到墙上
固定紧就行，螺丝别拧死，后面还要调角度



第三步：挂光栅主机‌



把光栅主体卡到底座/支架上
拧上固定螺丝，松一点，留着调角度
两端都大致对准，肉眼瞄着差不多正对着就行

美观小技巧：如果是窗框或阳台柱上安装，尽量让线从背后的孔穿进去，外面看不到线。



4.3 接线方法

端子说明（通用）‌：

发射端（TX）：一般就两个端子，+12V（电源正）和 GND（电源负）
接收端（RX）：+12V、GND（电源），NO/COM/NC（继电器输出），TAMP（防拆）

标准常闭接法（推荐）‌：

电源：发射和接收的 +12V 都接电源正极，GND 都接电源负极，并联即可
报警信号：接收端 NC 接报警主机防区正极，COM 串末端电阻接防区负极
防拆：发射端防拆和接收端防拆串联起来，接主机 24小时防拆防区

为什么一定要用常闭（NC）？因为安防系统讲究"断线报警"——正常时线路通，有人剪断信号线就断开，主机立刻报警。如果用常开（NO），线被剪了主机反而不知道。



室外防水处理‌：

接头放在防水接线盒里，不要直接暴露在外
线缆从盒子底部穿入，做个滴水弯，防止雨水顺着线流进去
接头处先缠防水胶布，再打防水胶泥，双重保险

4.4 对准调试（最关键的一步）



很多人装完不好用，90%是没对准。按这六步来：



第一步：通电粗调‌



两头都通上电，看电源指示灯亮不亮
观察接收端的信号指示灯（一般是绿灯）：
绿灯常亮 → 基本对准
绿灯闪烁 → 对准了但信号弱，需要微调
红灯亮/不亮 → 完全没对准，重新调

对光小技巧：拿手机摄像头对着发射端的发射管，手机屏幕上能看到一个个小红点（红外光人眼看不见，手机摄像头能拍出来），对着接收端慢慢调，比肉眼准多了。



第二步：万用表精调，调到信号最强‌

这一步不能省，调到位了后期少很多麻烦。

打开接收端盖子，找到标着 SIG、VOUT、TP 的信号测试点（一般是两个金属小孔）
万用表拨到直流电压档（10V 档），红笔接 SIG+，黑笔接 GND
先左右慢慢转接收端，盯着电压数，找到最高的位置，停住
再上下慢慢调角度，同样找电压最高点
水平、垂直来回交叉调个两三遍，直到电压不再上升



合格标准‌：

信号电压 ≥ 最大电压的 70% → 及格
信号电压 ≥ 最大电压的 90% → 优秀（建议调到这个状态，阴雨天也稳）

举个例子：最大能到 5V，至少得调到 3.5V 以上，调到 4.5V 以上最好。



第三步：调灵敏度和遮光时间‌

接收端一般有两个小电位器（小旋钮，用小螺丝刀转）：

灵敏度电位器‌：标着 GAIN / SENS。环境干净、距离近就往左拧调低一点；环境复杂、距离远就往右拧调高一点。别开太高，太高容易误报
遮光时间电位器‌：标着 TIME / INTERRUPT。鸟多虫多的地方调长一点（300-500ms）；高安防要求调短一点（100ms左右）。家用一般中间档就行



第四步：功能测试，一项都不能少‌

调完一定要实测，别装完就走人：

单束测试：用细棍挡住一束光 → 不报警（正常，多光束判定）
双束测试：同时挡住相邻两束 → 立刻报警，红灯亮，主机收到信号
快速通过：手快速挥过去 → 不报警（遮光时间短）
持续遮挡：挡住2秒以上 → 稳定报警
不同高度：上中下分别挡 → 都能触发
防拆测试：打开一端外壳 → 防拆防区报警



第五步：固定收工‌



确认所有功能正常，把所有固定螺丝拧紧
拧螺丝的时候盯着万用表电压，别拧完又歪了
盖好外壳，拧紧外壳螺丝
整理线材，扎带绑好，贴标签
室外的最后再检查一遍防水

4.5 常见问题排查



现象	常见原因	处理方法
绿灯怎么都不亮	没对准/距离超了/镜头脏/电源不对	先擦镜头，重新粗调对光，确认电压和距离
信号电压很低，调不上	距离超限/中间有遮挡/镜头脏	清遮挡、擦镜头，还不行就换更远量程的型号
天天误报，找不到原因	灵敏度太高/遮光时间太短/有东西晃	灵敏度调低档，遮光时间调长，清除飘动的物体
白天好的，晚上误报	灯光直射/夜间虫子聚集	调整位置避光源，定期清洁镜头和外壳
时好时坏偶尔不报	临界对准/接线松/支架晃	重新精调留余量，紧螺丝、紧接线
下雨天就误报	余量不够/进水	换更大量程的，检查防水有没有做好
无线款频繁离线	信号不好/电池没电	加中继器/换位置，更换电池

五、日常维护要点



不用天天管，一季度看一眼就行：

清洁镜头‌：用软布擦干净两端镜头上的灰、蜘蛛网、水渍，脏了信号会明显下降
紧固检查‌：看看支架松没松、螺丝掉没掉
功能测试‌：手动挡一下试试还能不能正常报警
接线检查‌：室外的看看防水胶老化没、接线盒进没进水
电池更换‌：无线款的电池 1.5-2 年换一次，别等彻底没电了才换

正常使用、定期维护的话，一对品牌光栅用个 5-8 年很轻松，环境好的能用十年以上。
