交通监控工程实战复盘：点位勘测、管线施工、设备安装、联调验收全流程避坑

交通监控工程是智慧城市与市政交管的核心弱电工程，区别于普通园区、小区安防监控，它兼具交通执法取证、路况实时监测、交通流量统计、信号联动管控多重属性，施工标准、合规要求、设备精度、验收门槛远高于普通民用监控。很多弱电团队做民用监控得心应手，落地交通监控项目却频繁翻车：抓拍取证不合规、画面逆光模糊、管线返工、设备雷击损坏、平台对接失败、验收屡次卡壳。核心原因就是照搬普通监控施工逻辑，忽略了交通工程专属的国标规范、取证要求与户外市政施工痛点。

本文结合新安宝科技多年交通监控工程施工经验对城市道路路口、主干道卡口真实落地项目，完整复盘交通监控工程四大核心流程，拆解各环节高频问题与独家落地工艺，全程贴合交管验收标准，适配电子警察、道路卡口、全景路况监控、违停抓拍全场景项目。想要了解路口红绿灯抓拍，可以阅读《红绿灯交通监控工程（电子警察系统）完整监控安装方案》。

一、项目核心定位与施工硬性标准

交通监控工程并非简单“装摄像头”，所有前端设备、管线工艺、调试参数都服务于合规取证、稳定传输、全天候运行三大核心目标，必须严格遵循GA/T、GB系列交通安防国标，任何细节不达标，直接导致项目验收不合格、取证数据无法入库处罚。

主流施工场景分为三类：路口电子警察监控、主干道定点卡口监控、路段违停+全景路况监控，三类场景的点位布局、设备选型、调试标准各有差异，不可通用一套施工方案。更多公路类项目规范可查阅《安防监控工程：公路监控安装要求、高度标准和现行规范汇总》。

二、前期点位勘测：决定取证合规性的核心环节

普通监控勘测只看覆盖范围，而交通监控勘测核心看取证角度、光路环境、合规视野，勘测失误是后期抓拍失效、画面违规、项目返工的首要原因。

1、分场景精准勘测要点

- 路口电子警察勘测：摄像机必须精准对准车道停止线、红绿灯灯组，确保抓拍画面同时清晰呈现车牌、车辆轮廓、红绿灯状态、车道标线，无遮挡、无偏移。严禁立杆过近导致画面广角变形、灯组入镜不全，杜绝树木、路牌、杆件遮挡关键取证区域。

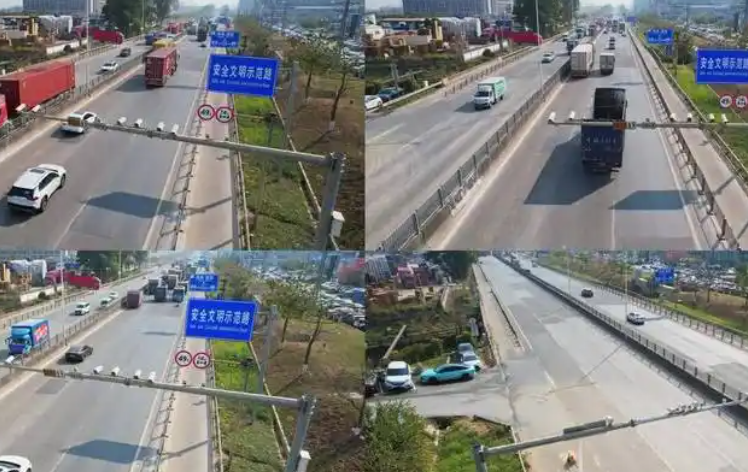

- 主干道卡口勘测：聚焦车道全覆盖与车牌正面抓拍，避开车辆排队盲区、路面凸起点位，保证5–50米行车区间内，车辆车牌、驾驶员面部、车身全貌清晰可识别，适配高速行驶车辆抓拍需求。

- 路段违停监控勘测：优先选择视野开阔、无高空遮挡点位，兼顾远距离大范围覆盖，同时规避路灯、广告牌、高空线缆遮挡，保障长时间录像与违停行为精准抓拍。

2、勘测必做避坑动作

全程排查逆光干扰，东西向道路重点规避日出日落直射强光，提前预留逆光调试补偿空间；实地核查地下管线，避开燃气、给排水、通信管线，杜绝开挖施工破坏原有市政设施；结合路口风向、绿植生长情况，预判后期遮挡、设备晃动风险，提前优化点位。


三、中期管线与基础施工：户外长效稳定的根基

交通监控80%的后期故障（进水短路、线路老化、设备雷击、信号中断），均来自管线与基础施工不规范。市政道路施工不可逆，一旦浇筑完工，后期整改成本极高，必须一次性达标。

1、杆件基础施工标准工艺

路口F杆、龙门架、卡口立杆全部采用C30混凝土独立基础，严格按照图纸绑扎钢筋、预埋地脚螺栓，预留设备接地点位。基础浇筑完成后必须充足养护，杜绝未达标提前吊装杆件，避免后期杆件倾斜、沉降。所有立杆垂直度

2、管线敷设核心规范

- 机动车道采用镀锌钢管敷设，埋设深度不低于750mm；人行道采用PE穿线管，埋设深度不低于500mm，所有管道接口采用套管固定密封，杜绝脱节、渗水。

- 强弱电严格分离，电源线、信号线、光缆分管敷设，间距保持30cm以上，避免电磁干扰导致画面卡顿、信号丢包、抓拍数据异常。

- 全程设置防水手井、排水坡度，管线出入口、穿墙孔洞全部用耐候密封胶封堵，杜绝雨水倒灌、管线积水腐蚀线缆。

3、防雷接地硬性要求

所有杆件、设备箱、摄像机、信号机必须统一接地，单独敷设接地网，接地电阻严格≤4Ω。设备箱内置电源防雷器、信号防雷器，雷雨多发区域增设二级防雷模块，杜绝感应高压击穿设备，解决户外设备雷雨季节批量瘫痪问题。

四、前端设备安装与接线：精细化施工杜绝隐患

交通监控设备包含高清抓拍相机、全景球机、LED补光灯、车辆检测器、工业交换机、室外防水设备箱等，设备繁多、接线复杂，粗放施工极易出现取证失效、设备故障。

1、设备安装核心要点

抓拍相机、补光灯角度精准匹配车道，补光灯高低、角度微调，杜绝强光直射镜头导致画面过曝、夜间抓拍发白；设备箱安装于立杆底部隐蔽位置，箱体垂直牢固，防水胶条完整闭合，箱内设备布局规整、线缆分类绑扎、全程标识，便于后期运维检修。

2、接线施工避坑工艺

所有线缆接头禁止裸露，采用压接端子对接+绝缘胶带+热缩管三层防水防护；设备出线口、箱体穿线孔全部密封封堵，杜绝潮气、雨水渗入。严格区分常开、常闭信号接口，杜绝凭经验接线，避免触发信号异常、抓拍联动失效。

五、系统联调与验收：取证合规的最后一关

交通监控调试区别于普通监控，核心不是“画面能看”，而是取证合规、数据精准、平台联动正常，这是项目验收的核心标准。

1、单机精细化调试

校准相机白平衡、逆光补偿、快门参数，保障昼夜、雨雾、强光天气画面清晰；调试补光灯同步触发逻辑，杜绝常亮、误亮；测试车辆检测器灵敏度，精准识别车辆启停、压线、越线行为，保障抓拍触发精准。

2、系统联动调试

完成光纤链路打通，测试视频实时传输、录像存储、抓拍图片上传；对接交警六合一执法平台、交通信号管控平台，调试数据对接接口，确保闯红灯、压线、不按导向行驶等违法数据可自动入库、时间戳GPS精准同步，无延迟、无丢包。

3、试运行与第三方检测

项目完工后连续试运行30天，全程监测设备在线率、抓拍准确率、故障频次；配合第三方检测机构完成合规检测，确保抓拍照片、视频形成完整证据链，完全符合GA/T496等交管取证国标，达标后方可竣工验收移交。

六、交通监控工程高频踩坑汇总与根治方案

- 画面逆光模糊、夜间过曝：根源为点位未规避强光、补光参数调试不当；根治方案：勘测预判光照方向，精细化调试逆光补偿与补光同步参数。

- 抓拍取证无效、无法入库：根源为角度偏差、时间戳不同步；根治方案：GPS统一校时，精准对位抓拍视野，保障灯组、车牌、车道完整入镜。

- 雨季频繁短路、设备重启：根源为管线、接线防水不到位；根治方案：全程分层防水密封，管线做排水坡度，杜绝积水倒灌。
- 雷雨天气设备损坏：根源为接地不达标、无二级防雷；根治方案：独立接地网+双级防雷，严格控制接地电阻。

- 后期杆件倾斜、画面晃动：根源为基础养护不足、固定不牢固；根治方案：规范基础浇筑养护，加固杆件与设备支架。

交通监控工程的核心竞争力，从来不是设备选型，而是合规化、精细化、长效化的施工落地能力。点位勘测决定取证合规底线，管线基础决定设备长效稳定，精细安装杜绝后期故障，系统联调保障平台对接与验收达标。

七、全文总结

区别于普通安防监控，交通工程每一道工序都有国标约束、每一处细节都关乎执法取证有效性。严格把控全流程施工工艺，才能彻底规避返工、故障、验收失败等行业通病，打造稳定、合规、长效的智慧交通监控系统。
